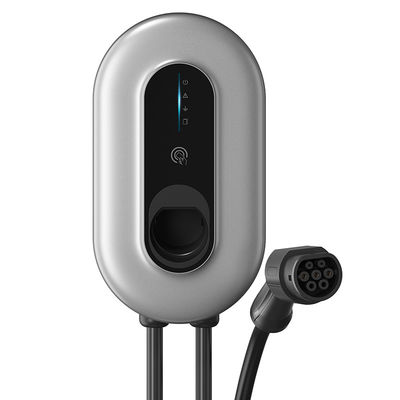

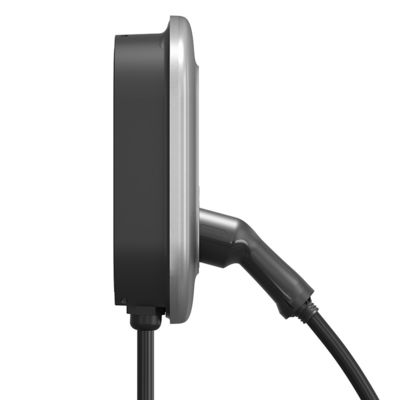

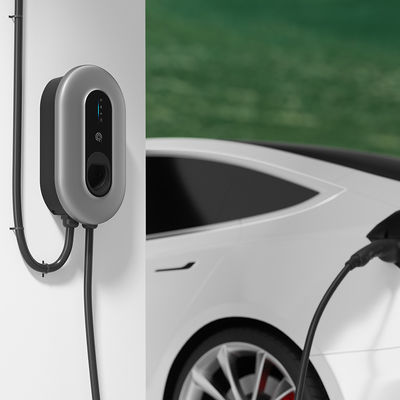

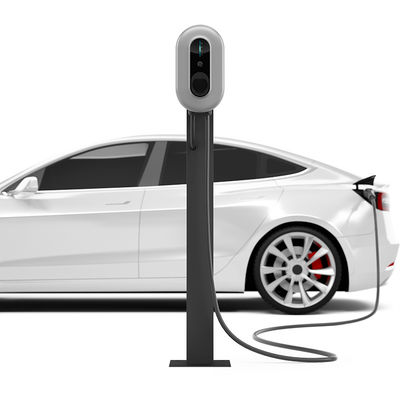

شاحن متنقل من النوع 2 Wallbox EV ، محطة شحن كهربائية للسيارات 3000 فولت من النوع 2 7.36 KW
وصف شاحن Type2 Wallbox EV
يتكون هذا المنتج بشكل أساسي من مضيف محطة الشحن ، ومسدس الشحن ، والأسلاك ، ولوحة تركيب معززة ، وحزمة مكونات التثبيت ، وما إلى ذلك. إنها معدات شحن السيارة الكهربائية المنزلية.محطة شحن التيار المتردد متصلة بالتيار الكهربائي ، وسيتم شحن السيارة الكهربائية بأمان وموثوقية من خلال واجهة مسدس الشحن ؛لتجنب التأثير على أداء المنتج ، يجب عدم وجود الأحماض والقلويات وغيرها من الغازات المسببة للتآكل في المناطق المحيطة ؛حاول تجنب المطر المباشر أو الاستخدام في بيئات ذات رطوبة عالية ، ويجب أن تحاول منع الضرر من التأثير على السكن.
وصف معلمة المنتج:
نموذج | م 7 | م 11 | م 22 |
جهد الإدخال / الإخراج | تيار متردد 230 فولت / مرحلة واحدة | AC 400V / ثلاث مراحل | AC 400V / ثلاث مراحل |
تيار الإدخال / الإخراج | 8،12،16،20،24،28،32 قابل للتعديل |
8،10،12،14،16A قابل للتعديل |
8،12،16،20،24،28،32 أ قابل للتعديل |
ماكس انتاج الطاقة | 7.36 كيلو واط | 11.04 كيلو واط | 22.08 كيلو واط |
تكرار | 50/60 هرتز | ||
كابل الإدخال | 1M ، سلك صلب | ||
قابس الشحن | النوع 2 (Mennekes) | ||
كابل الإخراج | 5 م | ||
تحمل الجهد | 3000 فولت | ||
ارتفاع العمل | <2000 م | ||
تعليق | <3 واط | ||
حماية |
حماية من الجهد الزائد ، حماية من الحمل الزائد ، درجة الحرارة الزائدة الحماية ، تحت حماية الجهد ، حماية تسرب الأرض ، الحماية من الصواعق ، حماية ماس كهربائى |
||
مستوى IP | IP65 | ||
زر اللمس | لا | ||
شاشة عرض من الكريستال السائل | لا | ||
التعديل الحالي | نعم | ||
شحن تطبيق بلوتوث | نعم / لا | ||
شحن تطبيق WiFi | نعم / لا | ||
RFID | نعم | ||
التوقيت / الموعد | نعم / لا | ||
شهادة | CE ، بنفايات |
مقدمة عن وظيفة شاحن EV Type2 Wallbox
1.الكشف عن التيار المتبقي (RCD)
2. حامية من تصاعد
المدخل: 3kA، lmax: 6kA
3. حماية التسرب
عند بدء الحماية من التسرب ، يجب قطعها من انقطاع التيار الكهربائي وإعادة التشغيل.
4-الحماية من التيار الزائد
عندما يتجاوز التيار قيمة الإنذار المبكر ، يتم إعادة تشغيل كومة الشحن من خرج الطاقة
تلقائيًا بعد 10 ثوانٍ ، ولا يتعافى تلقائيًا بعد 3 دورات حتى تقطع ملف
الطاقة وإعادة التشغيل.
5. حماية الجهد الزائد
تبدأ الحماية عندما يتجاوز الجهد 275 فولت ، ويتعافى تلقائيًا عند الجهد
يتم ترميمه واستقراره.
6. حماية الجهد المنخفض
ابدأ الحماية عندما يكون الجهد أقل من 100 فولت ، واستعد تلقائيًا عند الجهد
يتم ترميمه واستقراره.
7.حماية من الحرارة الزائدة
ابدأ الحماية عندما تتجاوز درجة الحرارة الداخلية لمحطة شحن المركبات الكهربائية 85 درجة مئوية.
إشعار التثبيت:
1.يجب أن يتم تركيب محطة شحن التيار المتردد من قبل موظفين مدربين ومؤهلين لذلك
تشغيل الأنظمة الكهربائية ، وإلا فإن البائع غير مسؤول عن أي عواقب
الناشئة عن الاستخدام غير الصحيح لهذه المعدات من قبل المشتري.يجب على المثبت المؤهل
يمتلك المهارات والمعارف المعتمدة المتعلقة بالبناء والتركيب والتشغيل
من هذا النوع من الأجهزة الكهربائية وتلقى تدريبًا على السلامة للتعرف على المخاطر وتجنبها
متضمن.
2. يجب تطبيق جميع اللوائح المحلية والإقليمية والوطنية المعمول بها عند التثبيت ،
إصلاح وصيانة هذا الجهاز.
3.RCD للشاحن مدمج 6mA DC ، يرجى تركيب قاطع من النوع A بالخارج.
