IEC 62196 EV شاحن سريع من النوع 2 16A قابل للتعديل Wallbox المستوى 2 سيارة محمولة
وصف شاحن Type2 Wallbox EV
يتكون هذا المنتج بشكل أساسي من مضيف محطة الشحن ، مسدس الشحن ، الأسلاك ، التثبيت
لوحة الكترونية معززة ، حزمة مكونات التثبيت ، إلخ. إنها سيارة كهربائية تُشحن بالمنزل
معدات.محطة شحن التيار المتردد متصلة بالتيار الكهربائي ، وستكون السيارة الكهربائية
مشحونة بأمان وموثوقية من خلال واجهة مسدس الشحن ؛لتجنب التأثير على المنتج
الأداء ، يجب عدم وجود الأحماض والقلويات وغيرها من الغازات المسببة للتآكل في المناطق المحيطة ؛حاول
تجنب المطر المباشر أو الاستخدام في البيئات ذات الرطوبة العالية ، ويجب محاولة منع الضرر
من التأثير على السكن.
وصف معلمة المنتج:
نموذج | I7 | أنا 11 | أنا 22 |
جهد الإدخال / الإخراج | تيار متردد 230 فولت / مرحلة واحدة | AC 400V / ثلاث مراحل | AC 400V / ثلاث مراحل |
تيار الإدخال / الإخراج | 8،12،16،20،24،28،32 قابل للتعديل |
8،10،12،14،16A قابل للتعديل |
8،12،16،20،24،28،32 أ قابل للتعديل |
ماكس انتاج الطاقة | 7.36 كيلو واط | 11.04 كيلو واط | 22.08 كيلو واط |
تكرار | 50/60 هرتز | ||
كابل الإدخال | 1M ، سلك صلب | ||
قابس الشحن | النوع 2 (Mennekes) | ||
طول |
المعيار الأوروبي ، الافتراضي 5M |
||
تحمل الجهد | 3000 فولت | ||
ارتفاع العمل | <2000 م | ||
تعليق | <3 واط | ||
درجة حرارة التشغيل |
-35 درجة مئوية إلى 50 درجة مئوية |
||
طريقة البدء |
Card و WIFI و Bluetooth APP مجموعة متنوعة من الخيارات لبدء الشحن |
||
حماية |
حماية من الجهد الزائد ، حماية من الحمل الزائد ، درجة الحرارة الزائدة الحماية ، تحت حماية الجهد ، حماية تسرب الأرض ، الحماية من الصواعق ، حماية ماس كهربائى |
||
مستوى IP | IP65 | ||
زر اللمس | نعم | ||
شاشة عرض من الكريستال السائل | نعم | ||
التعديل الحالي | نعم | ||
شحن تطبيق بلوتوث | نعم / لا | ||
شحن تطبيق WiFi | نعم / لا | ||
RFID | نعم | ||
التوقيت / الموعد | نعم / لا | ||
شهادة | CE ، بنفايات | ||
ضمان |
1 سنة للجهاز كله |
سمة من سمات محطة شاحن Wallbox
1. المنتج يتوافق مع توجيه الجهد المنخفض 2014/35 / EU ، IEC61851-1: 2019
2.IP65 ، مانعة لتسرب الماء ؛حماية التسربمقاومة التأثير
3. يتم عرض حالة الشحن وخطأ العمل ببساطة بواسطة ضوء مؤشر LED وشاشة LCD
4. سحب اختياري لزر الاختيار الحالي ،
5. 8A-48A التبديل الحالي
بطاقة ، واي فاي ، بلوتوث مجموعة متنوعة من الخيارات لبدء الشحن
مقدمة عن وظيفة شاحن EV Type2 Wallbox
1.الكشف عن التيار المتبقي (RCD)
2. حامية من تصاعد
المدخل: 3kA، lmax: 6kA
3. حماية التسرب
عند بدء الحماية من التسرب ، يجب قطعها من انقطاع التيار الكهربائي وإعادة التشغيل.
4-الحماية من التيار الزائد
عندما يتجاوز التيار قيمة الإنذار المبكر ، يتم إعادة تشغيل كومة الشحن من خرج الطاقة
تلقائيًا بعد 10 ثوانٍ ، ولا يتعافى تلقائيًا بعد 3 دورات حتى تقطع ملف
الطاقة وإعادة التشغيل.
5. حماية الجهد الزائد
تبدأ الحماية عندما يتجاوز الجهد 275 فولت ، ويتعافى تلقائيًا عند الجهد
يتم ترميمه واستقراره.
6. حماية الجهد المنخفض
ابدأ الحماية عندما يكون الجهد أقل من 100 فولت ، واستعد تلقائيًا عند الجهد
يتم ترميمه واستقراره.
7.حماية من الحرارة الزائدة
ابدأ الحماية عندما تتجاوز درجة الحرارة الداخلية لمحطة شحن المركبات الكهربائية 85 درجة مئوية.
إجراء التركيب:
1. يرجى استخدام مثقاب قرع لحفر الثقوب وفقًا لموضع الورق المقوى
2. قم بتركيب مسامير التمدد (6 * M6 * 60 مم)
3. up × لوحة الخلفية المتصاعد مع Self = Procs (6*M5*50mm)

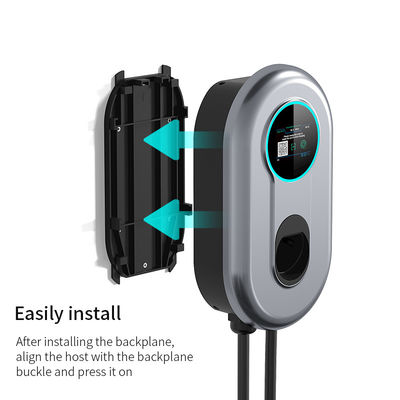

4. قم بمحاذاة الوحدة الرئيسية مع الإبزيم الموجود على اللوحة الخلفية وقم بتثبيتها ، ثم استخدم البرغي
إلى x (4 * M5 * 40)
تعليمات
1. عندما يكون الجهاز في وضع الاستعداد بشكل طبيعي ، يكون ضوء المؤشر أزرقًا.
2. قم بإزالة مسدس الشحن من الحامل ، أدخل مسدس الشحن في شحن السيارة
قابس كهرباء.
3. بعد اكتمال إدخال البندقية ، تبدأ السيارة تلقائيًا في الشحن بشكل طبيعي ، و
ضوء النيزك الأزرق على.
4. يتحول ضوء المؤشر إلى اللون الأزرق دائمًا بعد اكتمال الشحن.
